【電磁流量計概述】

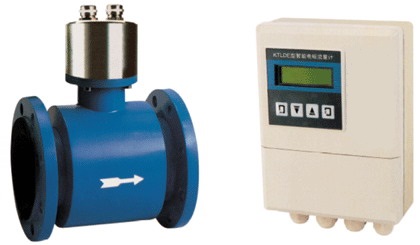

FRLD系列電磁流量計是根據電磁感應定律，按JB/T9248-1999標準制造，電磁流量計用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、礦冶、煤炭、水利工程給排水、污水處理等行業中廣泛應用。本公司生產的電磁流量計有三種:一體型、分體型和插入式電磁流量計。
【電磁流量計工作原理】
電磁流量計所依據的基本理論是法拉第電磁感應定律。

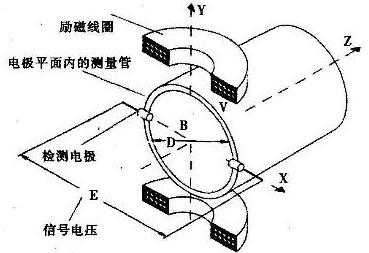

當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，如圖1所示，導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，又與磁場方向垂直，當導電液體流經導管時，因切割磁力線，兩個電極上就產生感應電動勢UE。
傳感器導管內徑D是固定的，通過勵磁線圈的勵磁電流是恒定值時，磁感應強度B也是恒定值，因此，平均流速V或流量QV（QV=лD2/4·V）與感應電動勢UE的大小成正比例關系。
電磁流量計主要數據參數
流量測量范圍及量程比:流量測量范圍見表3
量程比為1:10~1:20
流速范圍:0.1~15m/s
介質導電率:>5us/cm
測量精度:0.5%FS 1.0%FS
（0.2%FS系V>0.5 m/s的指定段）
顯示方式:LCD顯示瞬時流量，累積流量8位。
介質溫度:0~70℃；0~90℃；0~150℃（可選）
壓力:1.0Mpa；1.6Mpa；2.5Mpa；
6.4Mpa；1.6Mpa；25Mpa；32Mpa
使用環境:溫度-20℃ ~ +50℃ 濕度:≤85%
電磁流量計主要技術參數
輸出信號：頻率輸出0－2kHz &報警輸出
電壓輸出1－5V
電流輸出4－20mA
RS－485串行接口
斷電數據保存時間：10年
電源：220VAC±15% 24VDC±5% 電池（可選）
功耗：≤12VA
空管自動報警：紅燈閃爍（或自動消零）
機械振動頻率：≤55Hz振幅：≤0.15mm
平均無故障工作時間：MTBF＝30000h
防護等級：IP68（只適用于分體型）
襯里材料：聚氨酯橡膠、氯丁橡膠、聚四氟乙烯、F46
電極材料：316L，哈氏合金HB，哈氏合金HC
特殊材料（如：鈦、鉭、鉑等稀有金屬材料）。
電磁流量計的特點：
測量不受液體密度、粘度、溫度、壓力和導電率變化的影響。
測量管內無活動及阻流部件，無壓損、不堵塞，可測量含有纖維、固體顆粒和懸浮物的液體。
儀表反映靈敏，測量范圍寬，流速=0．1～15m／s，導電率>5us／cm的導電液體都可測量，量程范圍可以任意選定。
儀表采用了低頻三態方波勵磁技術、先進的小信號處理技術和軟件技術，故抗干擾性強、精度高、穩定可靠。
儀表不受液體流動方向的影響，正反向安裝均可測量。
電磁流量計的電極及內襯材料耐腐性和耐磨性極好壽命長,可按用戶特殊工況要求生產電磁流量計。如生產潛水犁電磁流量計。
儀表的耐沖擊、耐振性良好。
儀表不能測量氣體及不導電液體。
電極、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗
|
材料 |
耐腐蝕性能 |
|
含鉬不銹鋼
|
硝酸、溫室下＜5%硫酸、沸騰的磷酸、蟻酸、堿溶液、在一定壓力下的亞硫酸、海水、醋酸 |
|
哈氏合金C
哈氏合金B(yǎng)
(HC HB)
|
耐氧化性酸、氧化性鹽、耐海水、耐非氧化性酸、非氧化性鹽、堿、常溫硫酸 |
|
鈦(Ti) |
海水、各種氯化物和次氯酸鹽、氯化性酸（包括發煙硝酸）、有機酸、堿 |
|
鉭(Ta) |
除氫氟酸、發煙硫酸、堿外的其余化學介質、包括沸點的鹽酸。硝酸和＜175oC硫酸 |
|
鉑(Pt) |
各種酸、堿、鹽不包括王水 |
襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材
|
內 襯 材 料 |
性 能 |
工作溫度 |
適 用 液 體 |
|
氯丁橡膠
Neoprene
|
耐磨性好，耐一般低濃度的酸堿鹽的腐蝕 |
＜80℃ |
自來水、工業用水、海水泥漿、礦漿 |
|
聚胺脂橡膠
Polyurethane
|
極好的耐磨性能，耐酸堿性能較差 |
＜60℃ |
中性強磨損的紙漿、礦漿等漿液 |
|
聚四氯乙烯
PTFE
|
化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕; |
＜180℃ |
腐蝕性強的酸堿鹽液體衛生類介質 |
|
F46 |
化學性能很穩定，電絕緣性，不粘性和不燃性與PTFE相仿，但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優于PTFE,耐磨性優于PTFE，具有較好的抗撕裂性能。 |
＜180℃ |
鹽酸、硫酸、王水、氧化劑，衛生類介質 |
