| 雷達物（液）位計 | |
|
智能雷達物位計BFRD系列

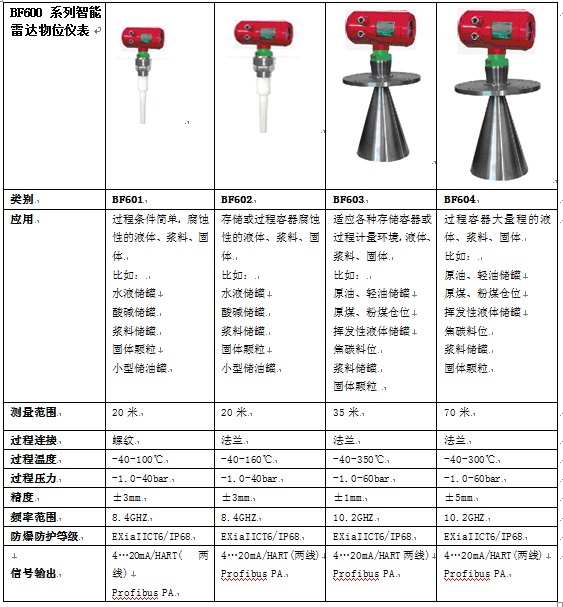

----------BF600系列 BF601、BF602、BF603、BF604
適用于各種過程條件復雜的容器、儲罐、倉料等，且不受被測介質物理特性變化影響的外部測量，兩線制技術，適用于防爆場合，非接觸式與連續測量的脈沖型物位計測量距離70m。
特性與優勢：
*無盲區，高精度
*兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
*不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響
*安裝簡便，牢固耐用，免維護
*HART通信協議及現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件實現簡單的組態設定和編程
*測量靈敏，刷新速度快。
*適用于高溫工況，高達200℃過程溫度，采用高溫延長天線時可達350℃
應用介質：
BF600系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
測量原理
發射能量很低的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保短時間內穩定的測量。
即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

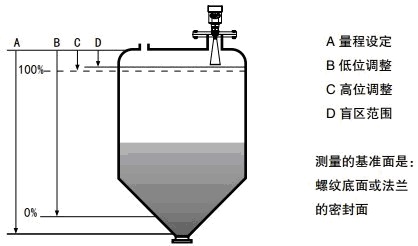

因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

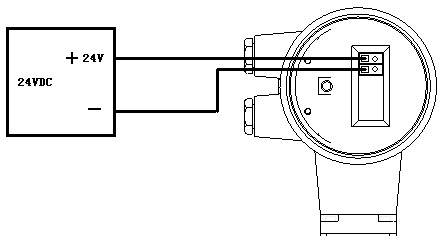

接線方式
產品簡介：
